Inštalácia geomreží

Inštalácia geomreží pod cesty a základy

Príprava stavby

Príprava na pokládku geomreží sa skladá z nasledujúcich krokov:

• strih geomreží na dĺžky podľa projektovej dokumentácie
• geomreže budú rezané nožom, nožnicami alebo obdobným strihacím zariadením
• jednotlivé geomreže budú následne označené tak, aby nemohlo dôjsť k zámene typu a dĺžok
• pred začatím montáže bude pripravené dostatočné množstvo geomreží
• musí byť zabezpečené dostatočné množstvo zásypového materiálu, potrebná mechanizácia a geodetické zameranie osi a tvaru konštrukcie

Príprava podkladu

Pripravte základovú škáru podľa požiadaviek projektu a nasledujúcich poznámok:

• odstráňte ostré predmety – kamene, železo a pod.
• odstráňte predmety, ktoré podliehajú rozpadu – kmene, korene stromov a pod.
• odstráňte väčšie nerovnosti (väčšie diery a prehĺbeniny vyplňte zeminou)
• zhutnite základovú škáru

Príprava podkladu

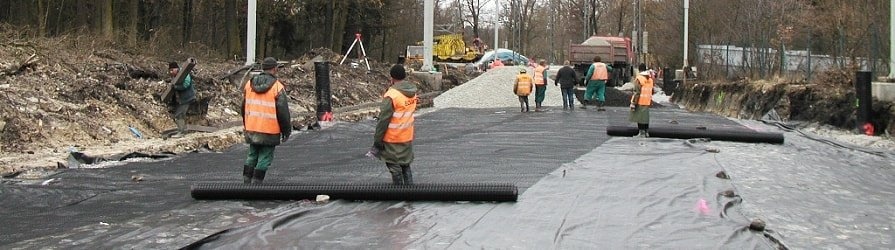

Pokládka geomreží

Geomreže pokladajte priamo na upravenú plochu. Drobná vegetácia aj ornica môžu zostať bez úpravy. Pred samotnou pokládkou nie sú vyžadované žiadne zvláštne úpravy (napr. zdrsnenie povrchu) tejto plochy. Rešpektujte úpravu podkladu predpísanú projektom stavby. Pri inštalácii dvojosových geomreží do líniových stavieb je možná ich pokládka ako v smere osi komunikácie, tak aj kolmo na jej os. Spojenie susedných rolí vykonajte presahom o šírke min. 300 mm. Spojenie rolí v pozdĺžnom smere vykonajte rovnakým spôsobom.

Pokládka geomreží s presahom

Zásyp geomreží

Zasypávanie geomreže vykonajte zrnitým materiálom (najlepšie kamenivom frakcie 0/63 mm). Zásypový materiál nesypte na geomreže priamo z nákladného automobilu, najskôr ho vyklopte na kopu vedľa a následne na geomrež rozhrňte pomocou mechanizmov ako je lyžica bagra alebo dozer, ktoré umožňujú, aby materiál padal na geomreže z malej výšky.

Zasypávanie geomreží

Pojazd a zhutňovanie

Na rozprestretú geomrež nenajíždajte mechanizáciou. Pojazdenie je možné až po zakrytí geomreží zásypovým materiálom. Minimálna ochranná hrúbka zásypu pre pojazdenie je 150 mm.

Pojazdenie geomreže a rozprestieranie materiálu

Hrúbka a použitý materiál zrnitej vrstvy musia byť špecifikované projektom. Zhutňovanie zrnitej vrstvy vykonávajte podľa podmienok stanovených projektom.

Pokládka na mimoriadne neúnosné podložie

V prípade mimoriadne neúnosného podložia (Edef,2 < 10 MPa) sa radšej obráťte na odborníkov.

Inštalácia geomreží do svahov a stien

Spôsobov inštalácie geomreží do svahov a stien je celý rad. Inštalačný postup by mal byť vždy súčasťou projektovej dokumentácie. Pre lepšiu predstavu čitateľa uvedieme aspoň jeden inštalačný postup pre výstavbu strmých zelených svahov, ktorý je v poslednom období veľmi obľúbený.

Príprava stavby

Príprava na pokládku geomreží pozostáva z nasledujúcich krokov:

• strih geomreží na dĺžky podľa projektovej dokumentácie
• geomreže budú rezané nožom, nožnicami alebo podobným strihacím zariadením
• celková dĺžka je určená kotevnou dĺžkou geomreže stanovenou statickým výpočtom
• jednotlivé geomreže budú následne označené tak, aby nemohlo dôjsť k zámene typu a dĺžok
• pred začiatkom montáže bude pripravené dostatočné množstvo geomreží
• musí byť zabezpečené dostatočné množstvo zásypového materiálu, potrebná mechanizácia a geodetické zameranie osi a tvaru konštrukcie

Príprava podkladu

Pripravte základovú škáru podľa požiadaviek projektu a nasledujúcich poznámok:

• odstráňte ostré predmety – kamene, železo a pod.
• odstráňte predmety, ktoré podliehajú rozpadu – kmene, korene stromov a pod.
• odstráňte väčšie nerovnosti (väčšie diery a prehĺbeniny vyplňte zeminou)
• zhutnite základovú škáru, kontrolujte rovinatosť v pozdĺžnom aj priečnom smere

Príprava oceľových sietí

V závislosti od sklonu svahu a výšky obalenej vrstvy ohnite oceľové siete.

Ohnutie oceľových sietí

Upevnenie vzpier oceľových sietí

na oceľovú sieť upevnite vzpery v rozstupoch na šírku role geomreží.

Upevňovanie vzpier k oceľovej sieti

Vloženie geomreže do debnenia z oceľovej siete
Umiestnite lícové debnenie vytvorené z oceľovej siete do projektovanej polohy. Odstrihnutý pás danej dĺžky geomreže položte do debnenia. Voľný koniec, ktorý bude tvoriť obalenie vrstvy, prehnite cez debnenie. Priliehajúce pásy geomreží pokladajte na doraz.

Nutná dĺžka geomreže pre vloženie do debnenia

Napnutie prvej vrstvy geomreže

Geomrež napnite tak, aby boli odstránené všetky nerovnosti po celej dĺžke geomreže. Napnutie vykonajte silou dvoch mužov na bežný meter šírky. Na napnutú geomrež nasypte zrnitý zásypový materiál, čím zafixujete polohu geomreže (príp. geomrež prichyťte oceľovými tŕňmi – betonárska výstuž priemeru 6 mm, dĺžky aspoň 300 mm, na bežný meter šírky použite 3 tŕne). Dosypte zrnitý zásypový materiál do hornej úrovne obalovanej vrstvy.

Napínanie geomreže

Vkladanie sekundárnych geomreží

Sekundárne geomreže, teda kratšie a menej pevné geomreže určené iba na spevnenie líca, vložte – ak sú v projekte navrhnuté – do polovice hrúbky vrstvy zásypu medzi dve vrstvy primárnych geomreží.

Sypanie zásypu na geomrež

Geomreže zasypávajte vhodným materiálom podľa požiadaviek projektu. Zásypový materiál sypte mechanizmami (napr. nakladač alebo dozer s otvorenou lyžicou) tak, aby nepadal na geomrež z veľkej výšky, s následným rozprestretím a zhutnením vo vrstvách predpísaných projektom stavby. Celková hrúbka vrstiev zásypového materiálu medzi jednotlivými vrstvami geomreže nesmie prekročiť projektom stanovenú hodnotu. Mechanizmy nejazdite priamo po geomreži, dodržujte minimálnu kryciu vrstvu geomreže 150 mm.

Sypanie humóznej zeminy do líca

Nasypte humózny zásypový materiál (cca jednu lyžicu malého nakladača) do čela konštrukcie na pripravenú geomrež. Ak je zvolené čelo bez zatrávnenej úpravy, použite projektom navrhnutý zásypový materiál.

Hutnenie zeminy násypu

Do vzdialenosti 2,0 m od čela debnenej konštrukcie použite vibračnú dosku alebo valec s celkovou hmotnosťou do jednej tony. Vo vzdialenosti väčšej ako 2,0 m od čela konštrukcie použite akúkoľvek hutniacu techniku. Dodržujte maximálnu hrúbku zhutňovanej vrstvy určenú projektom. Stavebnými mechanizmami sa pohybujte vo vzdialenosti väčšej ako 2,0 m od čela konštrukcie.

Rozsah humóznej vrstvy a zásypu

Dokončenie inštalácie prvej vrstvy geomreže

Koniec geomreže prehnutý cez debnenie položte na zhutnenú vrstvu zásypu. Osaďte ďalšiu vrstvu oceľových sietí tak, aby sieť spodnej vrstvy presahovala min. o 50 mm sieť vrchnej. Umiestnite druhú vrstvu geomreže o projektovanej dĺžke s kotevnou dĺžkou „c“ zväčšenou o 1,0 m z dôvodu súčasného spojenia dvoch vrstiev geomreží a osadenia vodorovnej časti strateného debnenia (podľa použitých rozmerov kari sietí sa kotevná dĺžka pohybuje okolo 1,5 – 2,0 m). Obe vrstvy geomreží spojte spojkou Tensar Bodkin vo vzdialenosti 0,5 – 1,0 m od líca svahu.

Inštalácia nadväzujúcej vrstvy geomreží

Napnutie druhej vrstvy geomreže

Napnite spojené geomreže silným zatiahnutím za pozdĺžne oká tak, aby boli odstránené všetky nerovnosti po celej dĺžke geomreží. Vypnutie vykonajte silou dvoch mužov na bežný meter šírky.

Napínanie druhej vrstvy geomreže

Zásyp druhej vrstvy geomreže

Na napnutú geomrež nasypte zrnitý zásypový materiál, čím zafixujete jej polohu (príp. geomrež prichyťte oceľovými tŕňmi – betonárska výstuž φ6, dĺžka 300 mm, na bežný meter šírky 3 tŕne). Dosypte zrnitý zásypový materiál do hornej úrovne obalovanej vrstvy.

Prvé dve dokončené vrstvy

Výstavba ďalších vrstiev

Po dokončení stavebného cyklu (umiestnenie strateného debnenia a geomreže, zásyp humóznym a zrnitým materiálom, hutnenie, spojenie vrstiev geomreží) postup opakujte. Geomreže umiestňujte v rozstupoch a dĺžkach stanovených projektom. Výstavbu vykonávajte do projektovanej výšky konštrukcie.

Dokončený svah

Ukončenie poslednej vrstvy geomreže

Poslednú vrstvu geomreží zaistite väčšou dĺžkou obalovaného konca zakotveného pod horným povrchom výplne tak, aby bola pod napätím.

Ukončenie poslednej vrstvy geomreže
